Tillykke med dit nye autostyringsanlæg fra Sveaverken. Lad os få opsat det, så du kan komme i marken. Følgende skal du sikre dig, inden du starter:

  • Alle komponenter skal være forbundet til ledningsnettet.

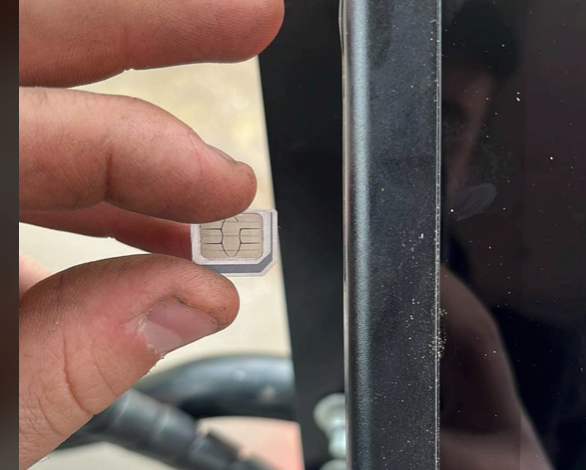

  • Såfremt du har tilkøbt et RTK-abonnement, skal du også tilkøbe et (nano) SIM-kort, som indsættes i venstre side af skærmen med chippen vendt ud mod dig, når du kigger på skærmen. OBS: pin-koden skal deaktiveres på sim-kortet inden brug. Dette gøres ved isættelse i en telefon, hvorefter man kan deaktivere pin-kode i indstillinger.

I det følgende kan du se en gennemgang af, hvordan du benytter og intallerer dit Sveaverken GPS-anlæg.

VIGTIGT! Se skriftlig monteringsvejledning opdateret i 2026
Køb dit datakort/simkort så du kan tilgå vores RTK netværk

For at kunne tilgå vores RTK-netværk kræver det, at du bestillet dit eget simkort til terminalen. Her anbefaler vi at du vælger den billigste løsning fra LEBARA, som er vist nedenfor i skærmbilledet. OBS: efter du har trykket bestil nu, beder den dig oprette et telefonnummer. Det accepterer du.
Når du modtager sim-kortet vil du skulle aktivere det via det brev der medfølger sim-kortet. Så vil kortet straks efter være klar til brug.

https://www.lebara.dk/da/home.html

Alternativt kan du købe det via din egen teleudbyder og blot bede dem koble et simkort mere på dit eget abonnoment.

Se monteringsvideo med dansk tale

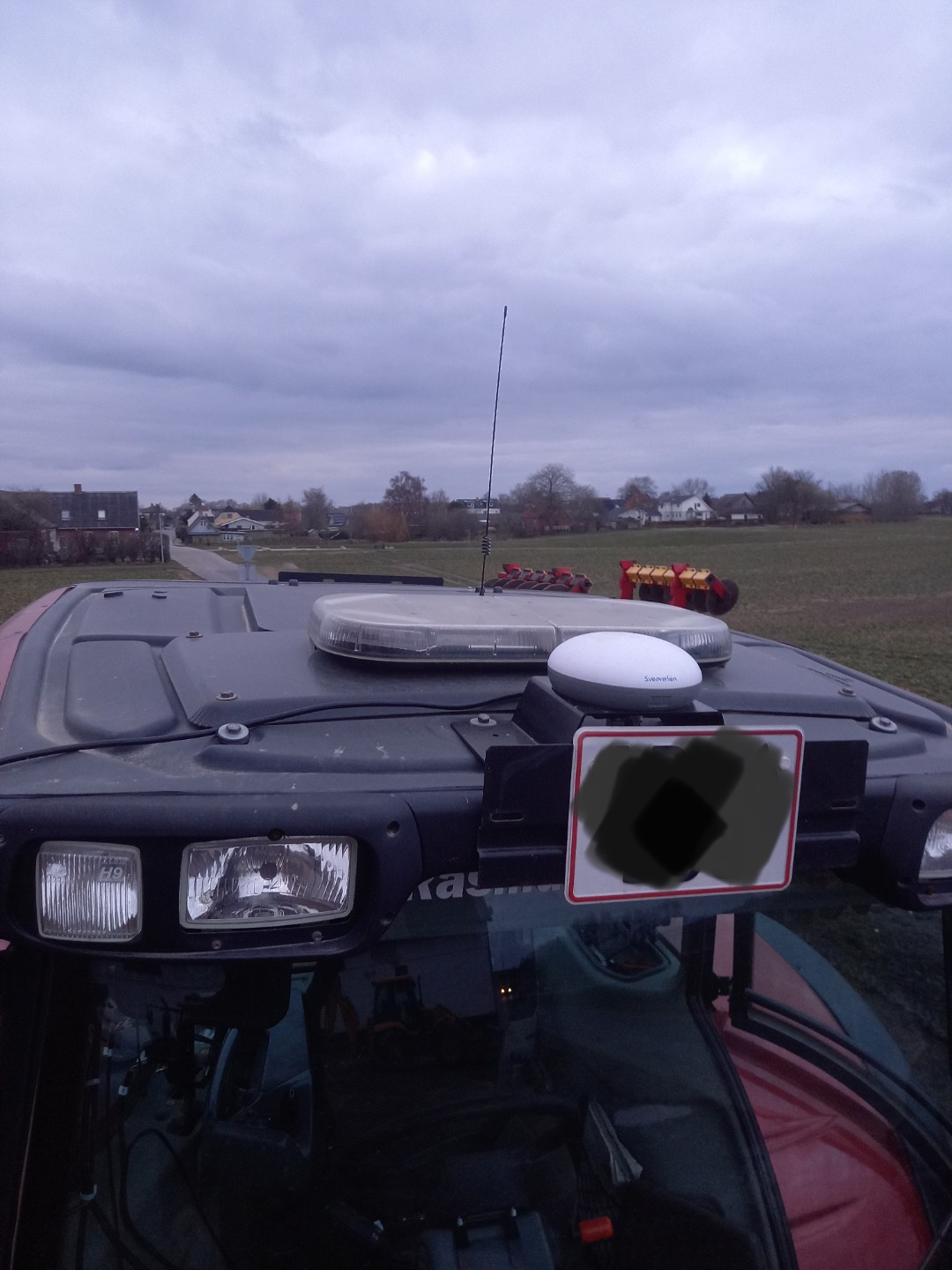

  1. VIGTIG: Antennen på taget skal monteres så langt fremme på taget som muligt – antennen skal vende med dioderne fremad.
  2. Den tynde stålantenne skal kun monteres, såfremt du har tilkøbt din egen basestation. Benytter du RTK-abonnement, så skal du ikke montere den ekstra antenne. (For jer med basestation: den tynde antenne skal forbindes direkte til stikket bag skærmen, ikke direkte i antennen)

Ledningsdiagram – tilslutningsvejledning

Nedenfor ser du de kabler, som skal bruges ved montering. Alle er en del af den store kasse. Der kan sidde en prop på kabel nr. 2, som skal tages af, før vinkelsensoren (nr. 5) kan tilsluttes. BEMÆRK: der medfølger en forlænger til vinkelsensorkablet (nr. 5).

1. Første opstart – Opret SVEAVERKEN konto og log ind

Sådan starter du terminalen første gang og opretter en bruger.

2. Kom i gang – dansk sprog og oplåsningskode

Vælg første dansk sprog og indtast din aktiveringskode, som du har modtaget på mail.

3. Tilslut RTK eller basestation

Husk at indsæt sim-kort, såfremt du benytter RTK abonnoment. Hvis du har RTK-abbonoment gennem agroassist, skal du vælge “NEAR” i “source node”.

4. Indtast informationer om din maskine

Indtast mål og dimensioner på din traktor, mejetærsker eller selvkørende sprøjte.

5. Tilføj redskab

Indtast mål og dimensioner på dit redskab

6. Grundindstillinger og opsætning

Brug disse indstillinger før du benytter anlægget

7. Andre instillinger

Se andre indstillinger blive gennemgået

8. Gennemgang af hovedskærm

Se kort gennemgang af hovedskærm

Videoer fra marken

9. Opret marker og optegn markgrænser

Sådan tilføjes marker og optegnes markgrænser

10. Opret A-B linjer til specifik mark

Sådan tilføjes AB linjer til en specifik mark

11. Håndter arbejdsopgaver

Sådan opretter du og håndterer arbejdsopgaver

12. Gennemgang af oversigtsskærm

Gennemgang af oversigtsskærmen i den nye software

13. Hurtig oprettelse af A-B linjer

Sådan opretter du hurtigt en AB-linje uden tilknytning til specifik mark eller markgrænse

14. Flytning/forskydning af eksisterende AB-linjer

Sådan flytter og forskyder du allerede optegnede AB-linjer

15. Juster antennes position i forhold til centrum af traktoren (uden redskab efterspændt)

Sådan sikrer du dig, at antennen er angivet til at sidde i midten af traktoren. I drop-down udvalget nedenfor finder du video der gennemgår hvordan du centrerer autostyringen i marken med et redskab efterspændt din traktor. For eksempel i tilfælde af, at redskabet er sidemonteret eller trækker i en bestemt retning som f.eks. en tallerkenharve.

16. NYHED efterår 2024 – opret foragerlinjer ud fra markgrænse

Benyt dine markgrænser som kørselslinjer med dit autostyringsanlæg. Vælg bl.a. hvor mange gange du ønsker at skulle køre rundt i forageren.

17. NYHED efterår 2024 – få market dine sprøjtespor på skærmen

Hold bedre styr på dine sprøjtespor, ved at markere dem direkte på terminalen

18. NYHED efterår 2024 – anvendelse af basic U-turn

Guide til brug af basic u-turn.

19. NYHED efterår 2024 – anvendelse af smart U-turn

Guide til brug af smart u-turn.

20. NYHED forår 2025 – Forbind mekanisk knap til systemet

OBS: Kun til kunder som har tilkøbt knappen

21. Fintuning af Sveaverken Autostyringsanlæg – forår 2024

22. Opdatering af GPS anlæg 2025 (Husk at se video 23 efter opdatering)

OBS: Hvis du CANBUS anlæg (dvs. uden ratmotor), skal der ikke stå noget under motor version.

23. Indstilling af parametre efter opdatering af GPS anlæg 2025 (Se først efter video 23)

24. Opsætning af Sveaverken Mini Control – Fjernbetjening

OBS: Der kan være udfordringer med tilkobling efter anlægget har været slukket, og vi arbejder på at løse dette.

25. Opsætning af Sveaverken WIFI kamera

OBS: Man kan komme ud for at skulle tænde og slukke hotspot flere gange ved den første opkobling.

Ofte stillede spørgsmål

Autstyringen afbrydes tilfældigt, og siger 'manuel kørsel'

Hvis din autostyring pludselig adbrydes, er det med stor sandsynlighed fordi, at den får et signal om at chaufføren har berørt rattet selvom det ikke er tilfældet. Det er derfor nødvendigt at øge aggresiviteten på den funktion i menuen, der hedder ‘manuel indgriben’, som du finder under ‘funktioner’ i menuoversigten. Vi anbefaler at du sætter den øverste skyder på mellem 5-10 mens den nederste skyder altid skal være så langt til venstre som muligt (dvs. 1 sek).

Til dig der ønsker at overtage styringen ved at røre ved rattet: det er vigtigt at forstå, at rattet ikke skal påvirkes af mere end maksimalt 500 gram fra dit håndled, men derimod blot at dit håndled giver modstand i et tid på mellem 1 og 2 sekunder. Så slår anlægget automatisk fra.

OBS: aldrig giv kraftig modstand i rattet for at overtage autostyringen og overgå til manuel styring. Hold blot hånden i 1-2 sekunder med ca. 500 gram kraft på rattet.

Metode til at centrere autostyringen, hvis redskabet trækker i en bestemt retning

Dette kan gøres meget simpelt og hurtigt. For at centrere dit reskab tryk indstillinger -> redskabs kalibrering og vælg så højre eller venstre forskydning ved at trykke på feltet i den røde boks markeret i skærmbilledet herunder. Jeg anbefaler at du indsætter i intervaller af 5 cm, så start med 5cm så 10cm så 15cm osv.

Hvis du indtaster ‘Left 15 cm’ vil traktoren køre 15 til venstre for kørelinjen’

OBS! Husk at køre flere vendinger for hver justering, da et skifte først vil vise sig ifht. overlap efter en komplet vending med dit redskab.

Metode til at indstille forskydning ved sideforskudte redskaber som f.eks. en sideforskudt brakpudser

Dette kan gøres meget simpelt og hurtigt. For at sideforskyde dit reskab tryk menu -> indstillinger -> redskabsbibliotek -> vælg rediger -> vælg så næste indtil du kan redigere parametre ved dit redskab.

I den nederste boks til højre, kan man indtaste ‘sideforskydning’ og vælge højre eller venstre. Illustrationen til højre signalerer tydeligt, hvilken justering man laver. Så hvis man f.eks. har en brakpudser der kører på højre side af traktoren ca. 1 meter fra centrum, så vælger man 100 cm. og vælge højre. Herefter trykkes næste indtil man kan gemme indstillinger.

Problemer med at få den til at ramme sprøjtesporene når du sprøjter, spreder gylle eller spreder gødning f.eks.

Er du eksempelvis en maskinstation der kører med en 24 meter bom og kommer ud til en kunde, der kører 24 meter sprøjtespor, så kan du godt opleve at systemet ikke rammer sprøjtesporslinjerne. Her vil det typisk være fordi, at kunden da han har sået måske har lavet en korrektion så såmasinebredden kun er 3.95 meter eller 3.90 meter. I så fald, tal med kunden.

Hvis kunden har kørt 3.90, så skal du køre 23.4 meter redskabsbredde. Og hvis kunden har kørt 3.95, så skal du køre 23.7 meter redskabsbredde.

OBS: sørg for at få slået terrænkompensation fra, under autostyring indtillinger i menuen.

Sim-kort virker ikke

Såfremt du har tilkøbt et RTK abonnement, så er det vigtigt, at du har et sim-kort.

Benytter du basestation, skal du ikke bruge et sim-kort. Du skal dog på internettet første gang du benytter anlægget. Tilslut dit wifi-netværk ved at se video 5.

Det er vigtigt, at dit simkort er et “mikro-simkort”. Samtidig skal det være aktiveret og oplåst fra din udbyder.

Det skal vende med chippen ud mod skærmen. Det kan være en ide at bruge en flad skruetrækker til at skubbe det helt ind eller tage det ud.

Gendan fabriksindstillinger
Åben video
Skriftlige vejledninger
Har du tilkøbt en basestation

Ønsker du hjælp til opsæting af basestation, så se den følgende video:
